橱柜折叠门结构设计

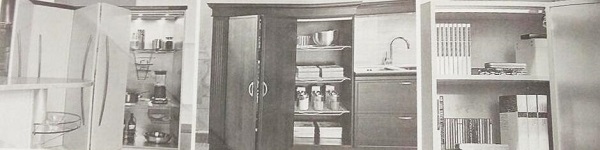

折叠门是柜体外部需要门扇存放空间的特殊趟门，又称折叠式趟门。其本身可以转动折叠，又可以在滑道中任意互动，并且滑动轻，开启幅度大，只需轻轻一拉，柜内的所有空间即可敞开，舒适方便。

折叠门使用专用的折叠门导轨和铰链实现与柜体的连接，其中一扇门页用固定铰链固定在柜体侧板上，另一扇门页上部装活动铰链，通过一个导向轮使其沿轨道滑动，两扇门页之间用专用的折叠门中间铰链（或合页）相连。一般门页的全部重量由固定在侧板铰链承受，顶板不需加厚。当柜体顶板收到折叠门承重时，其弯曲不应超过1.5mm。这种链接结构的应用，从根本上解决了橱柜死角的问题，使橱柜功能及款式更趋灵活多变。

折叠门具体的装配结构为：先将上面的滑动槽和下面的导向槽根据柜内宽度裁剪，将滑动轮插入槽中，然后用螺丝固定滑动槽和导向槽。在门上安装导向部件，并装上铰链和其它配件，把折叠门的两扇门页连接起来，再将整个折叠门通过铰臂和底座固定在柜子的侧板上，在折叠门处于打开的状态下，通过插销将带导向轮的导向部件固定在导轨中。折叠门分左开和右开（以固定门铰的位置确定），拉手要装在有固定门铰的门页上。

折叠门配件根据门板材料的不同会有不同的安装参数，如图中所示为铝框玻璃门折叠结构适用的配件，当门板全盖柜顶板时，即L=0，E=68；当门板距柜顶板5mm时，即L=5，E=63。
